IMPLEMENTACIÓN DE SISTEMA LASER EN EL LABORATORIO
DE DIMENSIONAL
Elaborado por: Paola
Michaga Coyo
Supervisora Unidad Mecánica Física - IBMETRO
En el marco de
la mejora continua de los servicios el Instituto Boliviano de Metrología
(IBMETRO) con apoyo de la cooperación internacional de Corea del Sur, ha implementado el Sistema Laser de medición en el Laboratorio de
Dimensional para calibración de cintas métricas (desde 1 m hasta 100 m) y
reglas métricas graduadas (desde 50 mm hasta 2000 mm) con una precisión en el
orden de 0.01 µm o 10 nm, de esta manera se ofrece ahora a los sectores productivos nacionales, laboratorios y clientes en general mediciones confiables.
Anteriormente se
procedía a la calibración con la Bancada de Cintas Métricas con una precisión
en el orden de 5 µm, el cual cuenta con un visor el cual amplifica la imagen de
las líneas de graduación tanto de las cintas métricas como de las reglas
métricas graduadas.

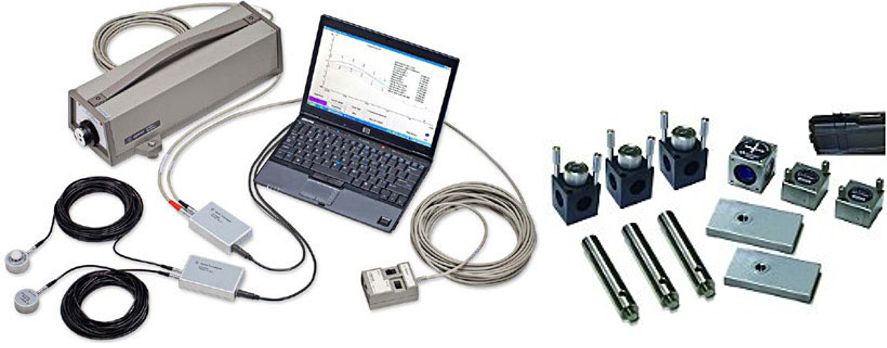

El Sistema Interferométrico Laser implementado asegura la precisión del movimiento y
posicionamiento a través de una PC con un software de metrología, el cual es capaz de recopilar y analizar datos de medición de una serie
de medidas. Este software es específicamente para equipos de calibración. El
sistema genera gráficos e informes incluyendo condiciones ambientales ya que
cuenta con sensores de temperatura y además con sensor de temperatura de
materiales.
La fuente láser, es un láser de helio-neón
de clase II, de baja potencia (menos de 1 mW). En la clasificación de este
laser no corta metal ni siquiera quema papel. Por lo que no es necesario un
equipo de seguridad especial, como gafas tintadas o blindaje. Sin embargo, se
tiene que evitar posibles lesiones ocasionadas por una exposición prolongada, y
evitar mirar directamente al haz de luz láser o al rayo reflejado en una
superficie pulida. (Es seguro mirar los puntos de la luz reflejada en una
superficie sin pulir.) El cabezal láser cumple con las regulaciones del Centro
Nacional de Dispositivos y Salud Radiológica de los Estados Unidos 21 CFR
1040.10 y 1040.11.
Por lo que, en conjunto, los equipos y el
trabajo realizado por el Laboratorio de Dimensional de IBMETRO son muy
importantes debido a que los servicios de calibración de instrumentos de
medición en longitud y ángulos, benefician a la industria en general
reportándose con los resultados de calibración el estado en el cual se
encuentran los diferentes instrumentos de medición que son utilizados en los
diferentes procesos de control de calidad y mediciones en general.
